底盤型號：重汽豪沃ZZ1187K511JF1底盤）
一、底盤
型號：中國重汽集團濟寧商用車有限公司/ZZ1187K511JF1
發動機：濰柴動力股份有限公司
型號：WP4.6NQ220E61
外形尺寸：長：8500,8650寬：2500,2550 高：3100,3350,3550
排放標準：GB17691-2018國Ⅵ
功率：162KW(220馬力)
驅動型式：后輪驅動
軸距：4700mm
結構：新款豪華駕駛室、四點懸浮、氣囊座椅、寬大臥鋪
座位設置：2人
駕駛室內：中控鎖、電動玻璃、遙控鑰匙、氣囊座椅、自動空調
三、容罐
容 量：水：13000Kg
材 質： 水罐：優質碳鋼
結 構： 框架焊接，內設防蕩板。
消防泵：CB10/30BL常壓消防泵
流量：常壓30L/s
壓力： 常壓1.0
吸水深度：≥7m
引水時間：≤35s
安裝型式： 后置
五、消防炮
型號：博利30型消防炮
流量：低壓30（L/s）
射 程：水≥45m
壓 力：低壓1.0MPa
六、取力器
型式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
材質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結構：泵房?jī)?nèi)分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。

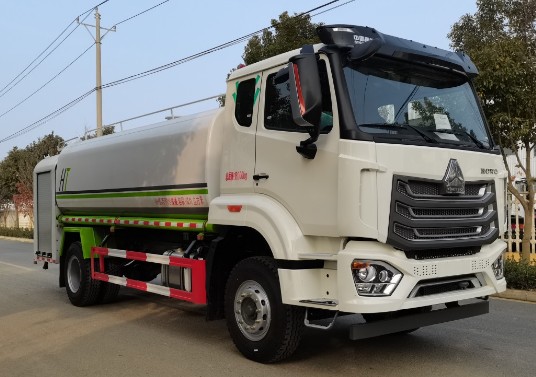

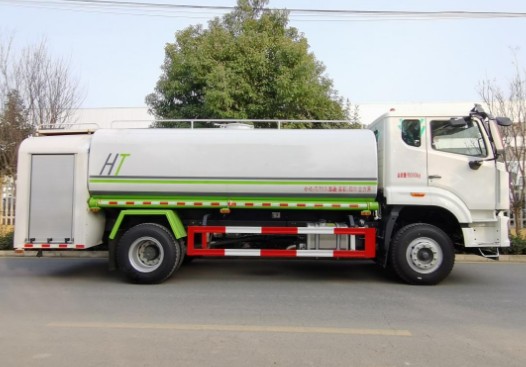

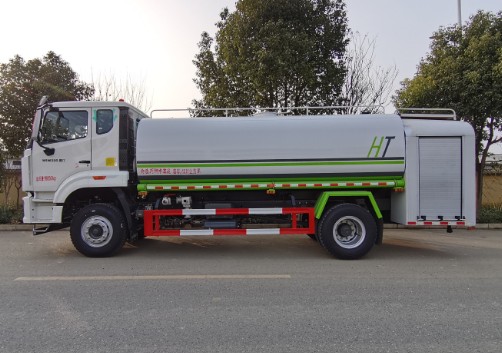

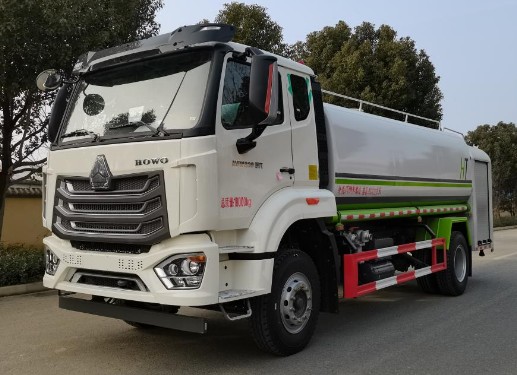

重汽豪沃單橋13方消防灑水車
整車型號：HTX5185GPSHR6型綠化噴灑車
底盤采用重汽豪沃NX，寬體寬臥駕駛室，4700軸距，濰柴220馬力，公告已下發！環保免征齊全！四點懸浮駕駛室！車身寬2.35米、豪沃8檔帶同步器，德國曼11噸級后橋，250直通雙層大梁，10.00R20鋼絲胎、自動空調、氣囊座椅、取力器、雙層車架、ABS、行車記錄儀、中控鎖、電動玻璃遙控。
底盤型號ZZ1187K511JF1，消防灑水（后置博利30泵）消防外觀，消防后置泵帶廂簾子門。 材料采用優質碳鋼Q235,器材廂門采用鋁合金簾子門，滾筒，滑槽導向，啟閉輕便，噪音小。帶控制盒，壓力表。消防灑水車標配不帶低壓水泵，前沖后灑用高壓泵帶動。
重汽豪沃13方消防灑水車整車技術參數：
浩天星運牌HTX5185GPSHR6型綠化噴灑車
【整車技術參數】
產品商標
浩天星運牌
公告批次
380（擴展）
產品名稱
綠化噴灑車
產品型號
HTX5185GPSHR6
總質量(Kg)
18000
罐體容積(m3)
10.61
額定載質量(Kg)
9605,9670
外形尺寸
8500,8650×2500,2550×3100,3350,3550
整備質量(Kg)
8200
貨廂尺寸
××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3,2
鞍座最大載質量(Kg)
接近角/離去角(°)
17/19
前懸/后懸
1550/2450
軸荷(Kg)
6500/11500
最高車速(Km/h)
89,102
備注
罐體總?cè)萘?/span>10.61立方米,有效容積10.11立方米;罐體外形尺寸(長度×長軸×短軸)(mm):4500×2350×1450。ABS型號:446 004 6300;ABS生產企業:采埃孚商用車系統(青島)有限公司.側防護采用Q235,螺栓連接。后防護由車輛結構代替采用Q235,焊接連接。后防護下邊緣離地高度500mm。該車主要用于路面噴灑作業,主要專用裝置為水罐、前沖及后噴灑裝置。選裝限速裝置,限速裝置限速(km/h):89.整車長/軸距/前后懸對應關系:8500/4500/1550/2450,8500/4700/1550/2250,8650/4500/1550/2600,8650/4700/1550/2400.選裝后尾部結構樣式,隨底盤選裝電瓶,儲氣筒,尿素罐安裝位置及駕駛室樣式。選裝爬梯樣式。
底盤型號
ZZ1187K511JF1
底盤名稱
載貨汽車底盤
商標名稱
豪沃牌
生產企業
中國重汽集團濟寧商用車有限公司
軸數
2
輪胎數
6
軸距 (mm)
4500,4700,5100,5300,5600,5800,6000,3800,4200
輪胎規格
10.00R20 18PR
鋼板彈簧片數
3/9+6,4/9+6,9/9+6,7/7+3,3/7+3,
前輪距
1956,2022,2058,1996
燃料種類
柴油
后輪距
1800,1830,1860
排放依據標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
MC07H.33-60
MC07.29-60
MC07.25-60
WP6H270E61
WP6H245E61
WP4.6NQ220E61
MC07.27-60
MC05H.25-60
WP7.300E61
MC07.31-60
WP7H220E62
WP7H245E62
WP7H270E62
WP7H300E62
WP7H320E62
WP4.6NQ220E62
MC07.25-61
MC07.27-61
MC07.29-61
WP4.6NQ240E62
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
濰柴動力股份有限公司
中國重型汽車集團有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
濰柴動力股份有限公司
7360
6870
6870
6220
6220
4580
6870
4910
7470
6870
6800
6800
6800
6800
6800
4580
6870
6870
6870
4580
240
213
188
199
180
162
202
180
220
228
162
180
199
221
235
162
190
202
213
177
